Stisni ventil

Vaš vodeći proizvođač i dobavljač električnih aktuatora u Kini!

1. Profesionalni tim

Ne samo da imamo mlad i strastven prodajni tim koji vam je na raspolaganju 24 sata dnevno, 7 dana u nedelji, već i iskusan tehnički tim koji će vam pomoći da rešite sve tehničke izazove u rješenjima za automatizaciju ventila.

2. Napredna oprema

Posjedujemo visokoprecizni CNC obradni centar i 6 linija proizvoda za osiguranje stabilnosti i pouzdanosti kvaliteta proizvoda.

3. Bogato iskustvo

Naša radionica je efikasan i dobro organizovan radni prostor, opremljen savremenom opremom i stručnim tehničarima. Redovno održavanje i održavanje opreme provode se kako bi se osigurali nesmetani proizvodni procesi.

4. CE/SIL/ATEX/EAC certificirani proizvodi

Osiguravamo odličan kvalitet proizvoda kroz rigoroznu kontrolu kvaliteta, visokokvalitetne materijale i proizvodne procese, kao i fokus na zahtjeve kupaca.

Pneumatski štipavi ventil od nehranljivog čelika

Dodajte na upit
Pneumatski teški štipni ventil

Dodajte na upit
Električni stezni ventil za teške uvjete

Dodajte na upit
Mnual Heavy Duty Štipni ventil

Dodajte na upit

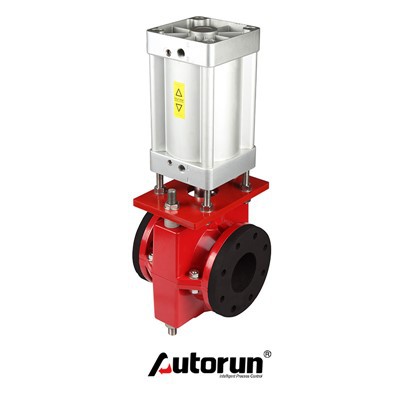

Teški pneumatski štipni ventil

Dodajte na upit
Pneumatic Flange Pinch Valve

Dodajte na upit
VMP Pneumatic Pinch Valve

Dodajte na upit
VMC Pneumatic Pinch Valve

Dodajte na upit
Pneumatski potisni ventil

Dodajte na upit
VF Pneumatic Pinch Valve

Dodajte na upit

Šta je pinč ventil?

Stisnuti ventil je kontrolni ventil koji koristi efekat štipanja za otvaranje ili zatvaranje protoka tekućine ili plina. Ventil stisne fleksibilnu cijev koja se zatvara između fiksne i pokretne šipke. Ventil je izolovan od dizanog medija.

Kako radi pinčni ventil?

Gumeni rukav unutar tijela ventila je dio koji ga zatvara. Kada je u otvorenom položaju, pinch ventil ima pun i pravi provrt. Da bi se ventil zatvorio, vazdušni pritisak se dovodi u zračnu bradavicu na vanjskom tijelu, koja zatim putuje kroz unutrašnji dio ventila, gurajući se prema dolje na gumenu čahuru koja se potpuno skuplja i čvrsto zatvara. Sa pinch ventilima, rukav se svaki put zatvara na isti način kako bi se osigurao duži radni vijek.
Osim pneumatskih pinč ventila, dostupne su i mehaničke verzije. Postoje dvije opcije za upravljanje mehaničkim štipaljkama: bilo pomoću ručnog točka ili pneumatski. Ručna verzija jednostavno radi okretanjem ručnog kotača za otvaranje/zatvaranje ventila, dok pneumatski upravljani mehanički stisnuti ventil radi tako što šipke kompresora povlače čahuru otvorene ili guraju zajedno kako bi čahura ostala zatvorena. Ovaj tip ventila radi na mehanizmu povrata opruge i ventil se drži u normalno zatvorenom položaju osim ako se ne dovede zrak koji razvlači šipke kako bi se otvorio.

Koji su dijelovi štipaljnog ventila?

Tijelo

Ovo je glavna struktura ventila koja drži ostale dijelove.

Završite veze

Ovo su ulazni i izlazni priključci koji se koriste za spajanje ventila na cjevovod.

Gumeni rukav

Također poznat pod raznim nazivima kao što su: crijevo, kragna, gumena dijafragma, mjehur, cijev ili dijafragma. Ova komponenta je kritična za kontrolu protoka tečnosti. Zatvara se kako bi zaustavio protok i otvara se kako bi ga omogućio, stvarajući brtvu kada je to potrebno.

Primjena pinch ventila

Industrija hrane i pića

Sanitarni štipaljni ventili imaju gumene navlake od nitrila, prirodne gume i EPDM-a, koji su svi odobreni od strane FDA za kontakt s hranom. Takođe, pinč ventil brzo kruži, što značajno povećava efikasnost pakovanja.

Intelligent Integrated Explosion-Proof Electric Butterfly Valve

Farmaceutska industrija

Slično kao i prehrambena industrija, farmaceutska industrija zahtijeva čistoću, pa su sanitarni ventili dobar izbor.

Pneumatic Stainless Steel Fluorine Lined Butterfly Valve

Hemijska industrija

Hemijska industrija ima širok spektar primjena. Stisnuti ventili mogu zadovoljiti mnoge od ovih primjena zbog raznih materijala dostupnih za proizvodnju čahure za štipaljke.

Pneumatic Stainless Steel Wafer Butterfly Valve

Industrija cementa

Navlake ventila od prirodne gume dovoljno su izdržljive da izdrže abraziju cementa.

Pneumatic Hard Seal To Clip Butterfly Valve

Industrija rukovanja rasutim i čvrstim materijalima

Stisnuti ventili nude otpornost na habanje neophodnu za rukovanje rasutim i čvrstim materijama. Puni otvor ventila sprečava da čvrste materije začepe ventil.

Pneumatic Clamp Fluorine Lined Explosion-Proof Butterfly Valve

Keramička industrija

Stisnuti ventili sa ojačanim gumenim rukavima mogu podnijeti ekstremnu abrazivnost keramičkog toka.

Industrija plastike

Stisnuti ventili su pogodni za pomicanje plastičnih peleta i perova, koji mogu začepiti druge vrste ventila.

Industrija otpadnih voda

Stisnuti ventili rade kao ventili za rasterećenje pritiska i zaporni ventili u industriji otpadnih voda.

Uobičajeni tipovi pinch ventila

Double Acting Heavy Duty Scotch Yoke Type Pneumatic Actuator

normalno otvoren (NE)

Normalno otvoreni ventil dozvoljava protok u stanju bez napajanja (bez napajanja). Kada se uključi struja, elektromagnetni aktuator zatvara elemente stezanja kako bi stisnuo cijev zatvorenu i zatvorio protok.

Heavy Duty Scotch Yoke Type Pneumatic Actuator Single Acting

normalno zatvoren (NC)

Normalno zatvoreni ventil uključuje oprugu koja zatvara elemente stezanja radi zatvaranja protoka u stanju bez napona. Kada se uključi struja, elektromagnetni aktuator otvara elemente stezanja kako bi omogućio protok kroz cijev.

zamjena (CO)

Preklopni ventil uključuje dva kanala, od kojih je jedan otvoren, a drugi zatvoren u stanju bez napajanja. Pojedinačni kanali preklopnog ventila mogu se opisati kao NO ili NC tip.

Uobičajeni parametri pinč ventila

Materijal kućišta pinch ventila

Poželjan je lagani materijal karoserije. Elastomernu navlaku treba pažljivo odabrati jer dolazi u direktan kontakt sa tekućinom koja teče. Uobičajeni gumeni materijali su EPDM, NBR, prirodna guma, silikon, guma kvaliteta hrane, GRS, neopren, butil, Buna-N, PTFE, FDA, Hypalon, itd. Potrebna je dobra otpornost na habanje kako bi se spriječila oštećenja.

Pritisak otvaranja i zatvaranja

Za pravilno funkcioniranje pinč ventila, moraju se uzeti u obzir sljedeće razlike tlaka:

Otvaranje

Radni pritisak treba da bude veći od kontrolnog pritiska. Tipični kontrolni pritisak za vrijeme otvaranja je 0 bara. Potrebna je dovoljna razlika pritiska da bi radni pritisak mogao da otvori rukav.

Zatvaranje

Tokom zatvaranja pinč ventila, kontrolni pritisak mora biti veći od radnog pritiska. U nedostatku dovoljne razlike tlaka, kontrolni tlak možda neće moći savladati radni tlak i zatvoriti ventil pritiskom na čahuru.

Projektna temperatura

Materijal ventila bi trebao biti u stanju izdržati minimalne i maksimalne temperature koje se očekuju za primjenu.

Naš sertifikat

CE EX za aktuator ventila

ISO9001:2015

ODL OHQ CE

SIL-3 za aktuator ventila 01

Naša fabrika

20230913160246b8e3bf8d70564e319a890378eb55a5c2

2023091317424213d4eb8020e6402082f123c265716487

20230913160302115959621de240e5a2378f1ea9e0f347

202309131743179651752a3dcd41669ce47c229ad69e08

Ultimativni vodič za pinch ventil

P: Koja je razlika između pin-ventila i kugličnog ventila?

O: Način na koji potisni ventil i kuglasti ventil upravljaju česticama je primarna razlika između njih. Čestice koje se zaglave oko kugle kugličnog ventila mogu ga začepiti. S druge strane, kada se štipaljka otvori, njegova gumena čaura se otvara kako bi se osigurao pun, nesmetan protok, omogućavajući čvrstim česticama da prođu kroz sistem. Ovo smanjuje probleme sa začepljenjem.

P: Koja je razlika između pin-ventila i globusnog ventila?

O: Stisni ventil i globus ventil se prvenstveno razlikuju jedan od drugog. Stisnuti ventili su idealni za aplikacije koje uključuju muljke ili tečnosti sa značajnim suspendovanim čvrstim materijama, jer su vešti u upravljanju takvim medijima. Globe ventili se koriste za usluge uključivanja-isključivanja i prigušivanja i ne nude isti, nesmetan prolaz do protočnih medija sa suspendovanim čvrstim materijama (ili protočnim medijima u granularnom obliku) kada je ventil u otvorenom položaju.

P: Koje su prednosti pinch ventila?

O: Lako održavanje.
Lagana.
Nema začepljenja ili mrtvih tačaka.
Kompaktan, jednostavan, robustan i ravan dizajn.
Vrlo brzo vrijeme otvaranja/zatvaranja.
Manja potrošnja vazduha.
Samočišćenje.
Trajna brtva sa čvrstim zatvaranjem.

P: Zašto koristiti stisnuti ventil?

O: Stisnuti ventili se obično koriste u aplikacijama gdje medij mora biti potpuno izoliran od bilo kojeg unutrašnjeg dijela ventila. Navlaka će sadržavati protočni medij i izolirati ga od okoline čime se smanjuje kontaminacija.

P: Kako radi električni pinč ventil?

O: Električni aktivirani stisnuti ventil koristi električni motor za kontrolu steznih šipki i tako otvara i zatvara ventil. Ove vrste aktuatora mogu se koristiti i za otvorene/zatvorene aplikacije i za modulirajuće aplikacije za upravljanje.

P: Kako radi ručni štipaljni ventil?

O: Ručni stisnuti ventil koristi ručni točak koji se okreće za otvaranje ili zatvaranje ventila. Kako se ručni točak okreće, šipke za pričvršćivanje se ili povlače bliže jedna drugoj ili dalje, ovisno o smjeru. Ova akcija steznih šipki stisne gumenu cijev i kontrolira procesni medij.

P: Za šta se koriste stisnuti ventili?

O: Stisnuti ventili olakšavaju otvaranje i zatvaranje protoka tečnosti kroz cev bez ikakvog kontakta između tečnosti i samog ventila. Cijev je uklještena između fiksne i pokretne šipke (elementa štipanja), pošto su ovi zatvoreni zajedno, cijev je stisnuta zatvorena dok se protok ne isključi.

P: Koliki je životni vijek štipaljnog ventila?

O: Ovi ventili su tipično ocijenjeni na 5 miliona ili više ciklusa prije zamjene. Poređenja radi, eksterni pinč ventili obično zahtijevaju zamjenu cijevi svakih 200,000 do 500,000 ciklusa, iako elektromagnetni aktuatori imaju slične ocjene vijeka trajanja kao i unutrašnji pin-ventili.

P: Koja je alternativa štipaljkom?

O: Membranski ventili su uporedivi sa pinč ventilima u smislu njihove funkcije i dizajna. Oba imaju mekani zaptivni gumeni element ugrađen u kućište ventila koji obavlja glavni zadatak zaustavljanja protoka medija.

P: Koja je razlika između pinch ventila i solenoidnog ventila?

O: Stisnuti ventil je kontrolni ventil s punim prečnikom ili potpuno portiranim, koji koristi efekat štipanja za zatvaranje ili otvaranje protoka fluida/gasa. Elektromagnetni pinč ventil je solenoidni uređaj koji je dizajniran za otvaranje i zatvaranje cijevi za elektroničku kontrolu protoka tekućina ili plinova.

P: Koja je razlika između čep ventila i štipaljnog ventila?

O: Pinch ventil ima cijev za štipanje za regulaciju protoka. ČEPI VENTIL: Čep ventil je klasifikovan kao ventil sa četvrtinom obrtaja za aplikacije za zatvaranje. Prve čep ventile uveli su Rimljani za kontrolu vodovodnih cjevovoda.

P: Koje su komponente štipaljnog ventila?

O: Stisni ventil se sastoji od tijela i čahure. Materijal navlake je odabran da bude fleksibilan i izdržljiv; tipični građevinski materijali uključuju prirodne i sintetičke gume. Tijelo ventila se obično proizvodi od metala ili plastičnog materijala na bazi polimera.

P: Koliki je radni pritisak pinč ventila?

O: Maksimalni radni pritisak ručnog i kontrolnog pinch ventila zavisi od tipa i nominalne veličine i kreće se između 3 i 40 bara.

P: Koji je raspon veličina štipaljnog ventila?

O: Opseg: Prirubnica pinč ventila se može isporučiti u skladu sa BS, DIN, ASA & IS dimenzijama. Opseg ventila je od 15 mm do 300 mm.

P: Koja je konstrukcija i rad pinč ventila u detalje?

O: Stisni ventil se sastoji od tri osnovne komponente: kućišta, elastomerne gumene čahure i krajnjih konektora. Elastomerna cijev je jedina komponenta u kontaktu sa tekućinom koja teče i postavljena je u kućište pomoću mehanizma za pričvršćivanje od ulaza do izlaza.

P: Za koju od sljedećih aplikacija ne biste koristili štipaljku?

O: Zbog elastomernih svojstava čahure ventila, ventil nije pogodan za primjenu na visokim temperaturama. Diferencijal visokog pritiska može uzrokovati kolaps ili deformaciju gumene čahure, uzrokujući da se ventil ne otvori u potpunosti.

P: Može li pinč ventil regulisati protok?

O: Stezni ventil koristi fizičko kretanje čahure da upravlja protokom tvari kroz ventil. Jednostavan štipavi ventil sastoji se od fleksibilne elastomerne strukture nalik dijafragmi (ili čahure) koja se skuplja duž promjera ventila kroz vreteno kako bi ograničila, omogućila ili kontrolirala protok tvari.

P: Šta je jednokratni štipaljni ventil?

O: Pinch ventili za jednokratnu upotrebu imaju osiguran držač u koji se ubacuje cijev. Cijev se zatim komprimira odozgo pomoću kompresora kako bi se kontrolirao i regulisao medij koji se prenosi. Zahvaljujući posebno razvijenoj konturi kompresora, opterećenje cijevi je minimizirano.

P: Da li su pinč ventili pouzdani?

O: Stisnuti ventili su otporni na abraziju. Kada se dizajn otvorenog ventila sa punim prečnikom kombinuje sa različitim materijalima čahure otpornih na abraziju i umetcima prirubnica, stisnuti ventil postaje pouzdan izbor koji ne zahteva mnogo održavanja u nizu aplikacija abrazivnih ventila. Stisnuti ventili su nepropusni za zrak i tekućinu, čak i pod pritiskom.

P: Koje su karakteristike pinč ventila?

O: Stisnuti ventili su idealni za usluge uključivanja/isključivanja zbog njihovog pravog dizajna koji omogućava nesmetani protok. Prave konstrukcije takođe imaju vrlo mali pad pritiska između ulaza i izlaza. Efektivni opseg prigušivanja pinč ventila je obično između 10% i 95% nazivnog kapaciteta protoka.

Poznati smo kao jedan od najprofesionalnijih proizvođača i dobavljača štipaljki u Kini, pružajući visokokvalitetne proizvode po konkurentnoj cijeni. Molimo vas da ovdje u našoj tvornici kupite izdržljiv štipalj na zalihama. Za cjenovnik i ponudu, kontaktirajte nas.
