Pneumatski aktuator

Vaš vodeći proizvođač i dobavljač električnih aktuatora u Kini!

1. Profesionalni tim

Ne samo da imamo mlad i strastven prodajni tim koji vam je na raspolaganju 24 sata dnevno, 7 dana u nedelji, već i iskusan tehnički tim koji će vam pomoći da rešite sve tehničke izazove u rješenjima za automatizaciju ventila.

2. Napredna oprema

Posjedujemo visokoprecizni CNC obradni centar i 6 linija proizvoda za osiguranje stabilnosti i pouzdanosti kvaliteta proizvoda.

3. Bogato iskustvo

Naša radionica je efikasan i dobro organizovan radni prostor, opremljen savremenom opremom i stručnim tehničarima. Redovno održavanje i održavanje opreme provode se kako bi se osigurali nesmetani proizvodni procesi.

4. CE/SIL/ATEX/EAC certificirani proizvodi

Osiguravamo odličan kvalitet proizvoda kroz rigoroznu kontrolu kvaliteta, visokokvalitetne materijale i proizvodne procese, kao i fokus na zahtjeve kupaca.

Pneumatski linearni pokretač od nehrđajućeg čelika

Dodajte na upit
BTL linearni cilindar sa hidrauličnom MO jedinicom

Dodajte na upit

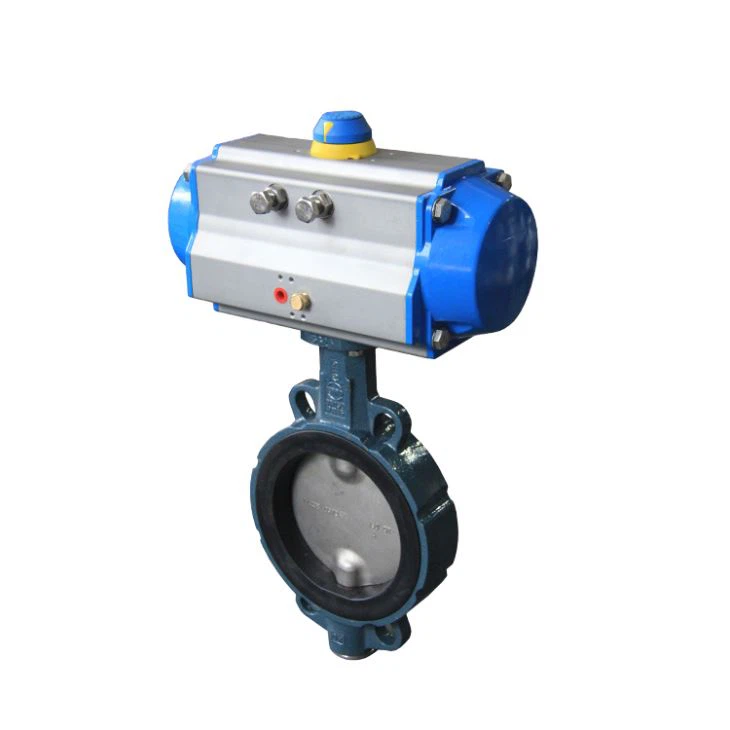

Pneumatski leptir ventil sa prirubnicom

Dodajte na upit
Dvostruki pneumatski aktuator za teške uslove rada

Dodajte na upit
Heavy Duty Scotch Yoke Tip pneumatski aktuator jednosmjernog djelovanja

Dodajte na upit
Pneumatski aktuator zelena

Dodajte na upit
U seriji pneumatski aktuator dvostrukog/jednostrukog djelovanja

Dodajte na upit
Pneumatski aktuator jednostrukog djelovanja

Dodajte na upit
Vruća prodaja od nehrđajućeg čelika pneumatski nožni ventil sa zračnim setom i elektromagnetnim ventilom

Dodajte na upit
Ventil za regulaciju filma

Dodajte na upit
Indikator položaja indikatora položaja kutije graničnih prekidača Indikator povratne veze signala

Dodajte na upit
Veleprodaja granična prekidačka kutija otporna na eksploziju

Dodajte na upit

Dom 12 3 Zadnju stranicu 1/3

1. Šta je pneumatski aktuator?

Pneumatski aktuator je uređaj koji pretvara komprimirani zrak ili plin u mehaničko kretanje. Ovo kretanje se može koristiti za regulaciju jednog ili više završnih kontrolnih elemenata. Pneumatski aktuatori su također poznati kao pneumatski cilindri, zračni cilindri i zračni aktuatori.

2.Kako radi pneumatski aktuator?

Pneumatski aktuatori se oslanjaju na prisustvo nekog oblika gasa pod pritiskom ili komprimovanog vazduha koji ulazi u komoru u kojoj se stvara pritisak. Jednom kada to premaši potrebne nivoe pritiska za razliku od atmosferskog pritiska izvan komore, stvara se kontrolisano kinetičko kretanje klipa ili zupčanika koji se može usmeravati u pravolinijskom ili kružnom mehaničkom kretanju.

Vrste pneumatskih aktuatora

Cilindar jednostrukog djelovanja

Cilindri sa jednostrukim djelovanjem imaju jedan priključak koji omogućava strujanje zraka u cilindar. Pritisak se povećava i gura klip naprijed ili nazad, ovisno o tome da li se radi o potiskom ili povlačenju. Velika opruga vraća klip u prvobitni položaj, pripremajući ga za još jedan nalet pritiska. Opruga se nalazi ili unutar cilindra ili izvana.

Cilindar dvostrukog djelovanja

Cilindri dvostrukog djelovanja rade bez opruge i umjesto toga imaju dva otvora, po jedan na oba kraja klipa. Prva primjena pritiska gura klip naprijed, korak u procesu koji dijele dva modela. Zatim, drugi nalet pritiska na drugoj strani cilindra gura klip nazad na mesto. Uređaj vrši pritisak naprijed-nazad kako bi stvorio glatko linearno kretanje.

Pogon na spojnoj šipki

Pogoni sa sponom su najrasprostranjeniji dizajn aktuatora u industriji pneumatike i naširoko se koriste u aplikacijama industrijske automatizacije za teške uslove rada i visoke temperature. Imaju četvrtaste ili pravougaone završne poklopce koji su pričvršćeni za cijev pomoću navojnih spojnica i navrtki, opremljeni su statičkim brtvama za sprječavanje curenja zraka i dostupni su u standardnim, kompaktnim i laganim varijacijama. Dostupne su i sa profilnim cijevima, koje imaju skrivene spone, omogućavaju direktnu montažu za ugradbene prekidače i nude čišći izgled, a okrugle cijevi, koje imaju izložene spone, dostupne su u širokom spektru konfiguracija i mogućnosti montaže i može se lako prilagoditi za rješavanje teških izazova pokretanja.

Zavareni aktuator

Zavareni aktuatori su lakši i kompaktniji od standardne konfiguracije spojnih šipki i kao takvi se široko koriste u lakšim aplikacijama i aplikacijama manje sile, uključujući mobilnu opremu. Umjesto vučnih šipki, ovi pneumatski aktuatori imaju cijevi zavarene direktno na završne poklopce i otvore zavarene za cijev. Njihove prednje žlijezde šipke su općenito pričvršćene vijcima ili navojem u cijevi cilindra kako bi se omogućilo uklanjanje sklopa klipnjače i zaptivki šipke radi servisiranja i obično dolaze s fiksnim ili tampon jastucima, iako neki modeli nude podesivu nadogradnju amortizera.

Compact Actuator

Kompaktni aktuatori su dizajnirani za primjene gdje zauzimaju veliki prostor i dostupni su u raznim opcijama

Clamp Actuator

Pogoni stezaljki se koriste za držanje radnog komada na mjestu dok se rad obavlja. Oni kombinuju standardni pneumatski aktuator sa stezaljkom i preklopnim mehanizmom i često su dizajnirani da pokažu robusnu otpornost na prskanje zavara kako bi osigurali performanse dugog veka trajanja.

Pogon ventila

Pogoni ventila stvaraju linearno ili rotaciono kretanje za otvaranje i zatvaranje ventila. Ovi pneumatski aktuatori su kompatibilni sa raznim ventilima, uključujući kuglične i leptir ventile.

Rotacioni aktuator

Rotacioni aktuatori proizvode povratno ugaono ili okretno kretanje koje omogućava oscilirajuće zakretno kretanje kroz definisani ugao. Ovi pneumatski aktuatori su dostupni u zupčaniku, rotirajućim lopaticama i spiralnim opcijama, imaju jednostavne, izdržljive dizajne koji smanjuju zahtjeve za održavanjem i obično isporučuju relativno veliku silu (okretni moment) za svoju veličinu. Pogoni sa rotirajućim lopaticama su mali, samostalni aktuatori dvostrukog djelovanja koji zauzimaju manje prostora od aktuatora zupčanika i zupčanika, ali isporučuju manji okretni moment. Pogoni zupčanika i zupčanika nude veći obrtni moment, ali mogu zahtijevati veći otisak za postizanje određenih kutnih pomaka.

Primjena pneumatskih cilindara

Automobile Engine

Pneumatski aktuatori se koriste u raznim automobilskim aplikacijama, uključujući kontrolu motora, kontrolu mjenjača i kočione sisteme. Pneumatski aktuatori nude mnoge prednosti u odnosu na hidraulične i električne aktuatore, uključujući veću gustinu snage, manju težinu i precizniju kontrolu.

Rukovanje materijalom

Pneumatski aktuatori se široko koriste u aplikacijama za rukovanje materijalom. Oni su vrlo prikladni za ove primjene jer mogu pružiti veliku izlaznu snagu uz relativno mali otisak. Osim toga, pneumatski aktuatori se često koriste u aplikacijama gdje je potrebna precizna kontrola, kao što su operacije preuzimanja i postavljanja.

Proizvodnja hrane i pića

Pneumatski aktuatori se široko koriste u industriji hrane i pića zbog svoje svestranosti, pouzdanosti i isplativosti. Obično se koriste u transportnim sistemima za premještanje proizvoda iz jedne faze proizvodnje u drugu, kao i u mašinama za pakovanje i etiketiranje.

Robotske aplikacije

Robotske aplikacije koriste aktuatore za stvaranje pokreta u kotačima, stezaljkama i dodacima robota. Hvatalice nude ugaone pokrete što ih čini idealnim za aplikacije robotskih ruku. Dvostrukost pneumatskih aktuatora i robotskih ruku obično se vidi u mnogim proizvodnim aplikacijama i nudi niz fleksibilnosti i sigurnosti.

Stezanje i štancanje

Pneumatski aktuatori se koriste u aplikacijama stezanja i štancanja za upravljanje čeljustima koje drže proizvode ili označavaju objekt. Pneumatski aktuatori nude veliku kontrolu koja je neophodna u primjenama stezanja i štancanja.

Opasne aplikacije

Pneumatski aktuatori se često koriste za otvaranje i zatvaranje ventila, čime se kontrolira protok tekućina kao što su kemikalije. (Iz tog razloga, pneumatski aktuatori se također mogu koristiti u proizvodnim aplikacijama koje zahtijevaju kontrolu nad protokom tekućina.) Uz sigurnost i pouzdanost među prednostima korištenja pneumatskih aktuatora, opasna okruženja poput hemijskih postrojenja često će koristiti ove aktuatore zbog njihove izdržljivosti.

Razmatranja za performanse pneumatskog aktuatora

Faktor sile

Faktor sile je jednostavno površina klipa cilindra. Faktor sile puta pritisak vazduha jednak je sili koju proizvodi cilindar.

Brzina

Veće brzine zahtijevaju veću marginu sile kako bi se prevazišli povećani gubici pritiska u sistemu.

Sekvenciranje

Dodavanje senzora može skratiti vrijeme ciklusa eliminacijom vremenskih kašnjenja.

Ostale komponente

Na raspoloživi pritisak u cilindru mogu uticati kompresor sistema, filteri, regulatori, kontrolni ventili i svi priključni cjevovodi. Pravo dimenzioniranje ovih komponenti pomaže da se osiguraju najbolje performanse cilindra.

Naš sertifikat

CE EX za aktuator ventila

ISO9001:2015

ODL OHQ CE

SIL-3 za aktuator ventila 01

Naša fabrika

20230913160246b8e3bf8d70564e319a890378eb55a5c2

2023091317424213d4eb8020e6402082f123c265716487

20230913160302115959621de240e5a2378f1ea9e0f347

202309131743179651752a3dcd41669ce47c229ad69e08

Ultimativni vodič za pneumatski aktuator

P: Koja je svrha pneumatskog aktuatora ventila?

O: Pneumatski aktuatori su dizajnirani da upravljaju klipom unutar zatvorenog cilindra. Pritisak iz vanjskog izvora zraka ili plina pokreće aktuator, pomičući cilindar da potpuno otvori ili zatvori ventil, ili djelomično modulira njegovo kretanje otvaranja/zatvaranja.

P: Koja je razlika između električnog aktuatora i pneumatskog aktuatora?

O: Na primjer, pneumatski aktuatori mogu osigurati veću brzinu, ali električni linearni aktuatori pružaju najprecizniju kontrolu budući da je tlak zraka i tekućine teže kontrolisati od električne energije.

P: Gdje se koriste pneumatski aktuatori?

O: Pneumatski aktuatori imaju širok spektar primjena. Među najčešćim i najpopularnijim upotrebama su klipovi i komore za paljenje u vozilima na benzin. Oni koriste paljenje zraka i benzina kako bi stvorili silu pod pritiskom koja na kraju pomiče klip i pretvara energiju u radilicu automobila.

P: Kako kontrolirate pneumatski aktuator?

O: Ako želite da kontrolišete brzinu pneumatskog aktuatora u vašoj aplikaciji, najefikasniji način je da koristite ventil za kontrolu brzine ili ventil za kontrolu protoka da promenite količinu protoka iz ispušnog otvora aktuatora.

P: Koji je najčešći tip pneumatskog aktuatora?

O: Pneumatski cilindri su najčešći tip pneumatskog aktuatora i dobro su pogodni za upotrebu u aplikacijama za rukovanje materijalom. Pneumatski aktuatori se široko koriste u industriji hrane i pića zbog svoje svestranosti, pouzdanosti i isplativosti.

P: Koji je snažniji pneumatski aktuator ili hidraulični aktuator?

O: Zbog pritiska pneumatskih sistema pod kojim rade, pneumatski aktuatori su znatno manje snažni od hidrauličnih, ali imaju smisla u raznim aplikacijama, uključujući proizvodnju hrane, proizvodnju prozora i proizvodnju vozila.

P: Koje su tri vrste pneumatskih aktuatora?

O: Postoji nekoliko osnovnih tipova pneumatskog aktuatora: opruga/membrana, klip i rotirajuća lopatica.

P: Da li su pneumatski aktuatori glasni?

O: Generalno, većina pneumatskih aktuatora proizvodi nizak ili srednji nivo buke. Međutim, mogu postati prilično glasni ako se unutarnja mehanička komponenta pomakne. Štaviše, aktuatori rade velikim intenzitetom na dnevnoj bazi, što ih čini još podložnijim habanju i habanju.

P: Da li pneumatski aktuatori rade na struju?

O: Pneumatski aktuatori se oslanjaju na komprimirani zrak ili plin kao primarni izvor energije. Ovi aktuatori ne zahtijevaju motor, ali je električna energija neophodna kada su upareni sa integralnim elektromagnetnim ventilom koji se obično naziva pilot ventilom. Daljinsko upravljanje se također može postići korištenjem otvora za dovod zraka.

P: Koliko psi je potrebno pneumatskom aktuatoru da radi?

O: Najpraktičniji pneumatski aktuatori koriste dovod zraka od 40 do 120 psi (3 do 8 bara). Općenito, oni su dimenzionirani za dovodni tlak od 60 do 80 psi (4 do 6 bara).

P: Da li su pneumatski aktuatori brzi?

O: Da. Ako imate aplikaciju u kojoj je brzina važnija od snage, onda možete razmotriti pneumatski aktuator.

P: Koji raspon pritiska je najčešći za pneumatske aktuatore?

O: Uobičajeni standard za aktuatore pneumatskih kontrolnih ventila je 3 do 15 PSI. Postoje samo dva mehanička podešavanja koja se moraju izvršiti kada se pneumatski membranski aktuator spaja na ventil sa kliznim vretenom: konektor vretena i regulator opruge.

P: Koji pneumatski aktuator pretvara strujanje komprimovanog zraka?

O: Pogon pneumatskog kontrolnog ventila pretvara energiju (obično u obliku komprimovanog zraka) u mehaničko kretanje. Kretanje može biti rotaciono ili linearno, ovisno o vrsti aktuatora.

P: Koja je razlika između pneumatskog aktuatora i hidrauličnog aktuatora?

O: Dok su hidraulični aktuatori skloni curenju, uključuju velika početna ulaganja i održavanje, te zaprljaju radni prostor i uzrokuju nesreće, pneumatski aktuatori nude ograničenu snagu i radni kapacitet i imaju kraći vijek trajanja.

P: Da li su pneumatski aktuatori otporni na eksploziju?

O: Pneumatski aktuatori su odličan izbor za opasna okruženja. Također možemo montirati elektromagnetski ventil otporan na eksploziju u bilo kojem naponu, čineći cijeli paket otpornim na eksploziju.

P: Kako dimenzionirate pneumatski aktuator?

O: Kada dimenzionirate aktuator, prvo razmotrite zahtjeve za momentom vašeg ventila. Ovo uključuje: Prekidni moment, ili moment otvaranja, odnosi se na silu potrebnu za pokretanje zatvorenog ventila. Radni moment ili obrtni moment u sredini hoda je sila potrebna za održavanje kretanja ventila između otvorenog i zatvorenog položaja.

P: Koliko su precizni pneumatski aktuatori?

O: Iako su pneumatski aktuatori poznati po tome što pružaju veliku silu pri velikim brzinama, često im nedostaje tačnost — barem u poređenju s električnim aktuatorima.

P: Zašto je hidraulika obično sporija od pneumatskih aktuatora?

O: Voda i hidraulično ulje imaju mnogo veći otpor od zraka, a viskozitet ulja ga čini mnogo sporijim. Iako će na kraju razviti veći stepen sile i održavati konstantan pritisak, nema istu brzinu kao kretanje vazduha i može potrajati duže da pokrene vaš sistem.

P: Kako izračunavate brzinu pneumatskog aktuatora?

O: Kako izračunati brzinu pneumatskog cilindra? Brzina pneumatskog cilindra je data sa V=28.8×Q/A, gdje je V brzina pneumatskog cilindra (in/s), Q je volumetrijski protok (CFM), a A je klip površina (kvadratni inči).

P: Koja su ograničenja pneumatskih aktuatora?

O: Pneumatski aktuatori moraju biti dimenzionirani za određeni posao da bi bili efikasni. Ovo zahtijeva ventile, regulatore i kompresore proporcionalne veličine što povećava troškove i složenost. Vazduh može biti kontaminiran uljem ili podmazivanjem, što dovodi do zastoja i održavanja.

Poznati smo kao jedan od najprofesionalnijih proizvođača i dobavljača pneumatskih aktuatora u Kini, pružajući proizvode visokog kvaliteta po konkurentnim cijenama. Molimo vas da ovdje iz naše tvornice kupite izdržljivi pneumatski aktuator na lageru. Za cjenovnik i ponudu, kontaktirajte nas.
