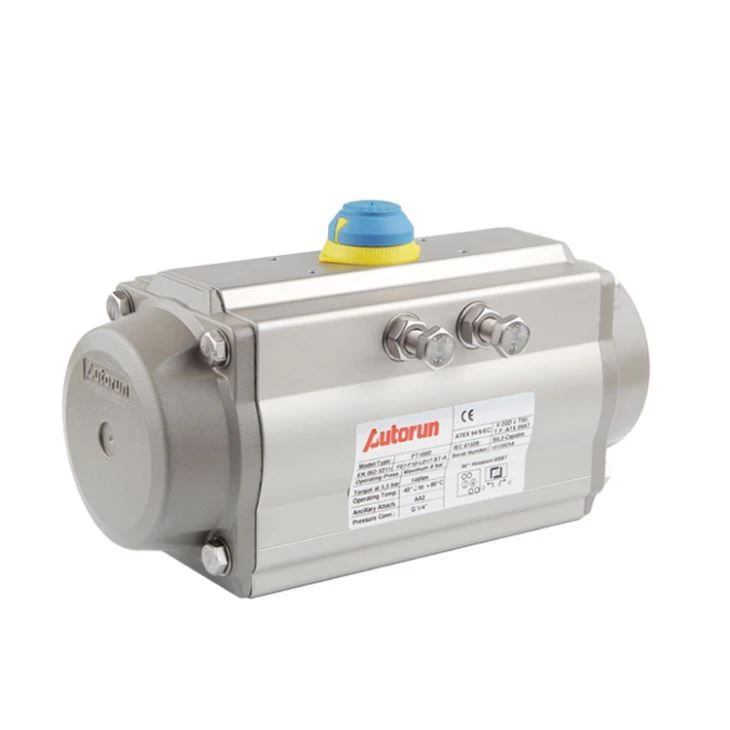

90 stepeni pneumatski cilindar

Pneumatski aktuator od 90 ° je stubna konstrukcija. Održava vazduh u cilindru, omogućavajući pritisak vazduha da prisiljava klipove da okreću kontrolni element ventila. Može da kontroliše proizvode četvrtine, kao što su leptir ventil, kuglasti ventil, utikač, ventilator i tako dalje. Pogon je dostupan u modelima dvostrukog dejstva i opruge povratka. Ventilator za pozicioniranje ventila i granični prekidač i lako se montiraju na aktuator sa standardnom VDI / VDE-3845 gornjom montažnom pločom. Indikator vizuelnog položaja pratiće otvorenu i zatvorenu poziciju. Podešavanje rotacije +/- 5% na otvorenim i zatvorenim pozicijama.

Karakteristike

• Dostupno za ventile veličine 1/4 "do 36"

• Kompaktan i lagan

• Potpuno novi dizajn / kućište za teške uslove rada

• ISO 5211 standardi za jednostavno montiranje i zamenu ventila

• NAMUR Solenoid i Topworks montažne šablone

• "Dvostruka četvrtina" izlaza izlaznog vratila

• Viši ciklus sa niskim trenjem na svim pokretnim i kliznim površinama

• Sklopljene opruge

• Otporno na koroziju sa tvrdim anodiziranim tijelom, završnim kapicama sa epoksidnom prevlakom i pričvršćivače od nerđajućeg čelika

Specifikacije

Pritisak vazduha: 2.5bar ~ 8bar

Kut rotacije: 0 ° do 90 °. Podesiva + 5 ° do -5 °

Temperatura okoline: -20 ~ + 80 ° C

Tip: Dvostruko dejstvo, Jedno dejstvo (opružni povratak)

Dodatna oprema: elektromagnetni ventil, regulator vazduha, kutija prekidača, elektropneumatski pozicioner

Podmazivanje: Svi pokretni dijelovi su premazani mazivima, produžavajući njihov vijek trajanja

Površinski materijal: tvrdo eloksirano

Operacija

Autorun 90 ° pneumatski actautor model sa dvostrukim dejstvom koji će biti otvoren ili zatvoren dovodom vazduha. Prolećni model povratka zahteva otvaranje pritiska vazduha i unutrašnje opruge da se zatvore ili obrnuto. Predloženi sigurnosni faktor za dvogredni pogon pod normalnim radnim uslovima je 20% -30%, a za aktiviranje povratnog opruga 30% -50%. 4-smjerni solenoidni pilot ventili se koriste za kontrolu aktuatora sa dvostrukim dejstvom i 3-krakovim solenoidnim pilot ventilom za povratne modele. Pilot vazduh treba filtrirati, sušiti ili podmazati. Izlazni pogon se okreće suprotno od kazaljke na satu da bi se otvorio kada se gleda sa vrha aktuatora.

Opcije

• Namur solenoid pilot ventila

• Otvorite / zatvorite granični prekidač monitora

• Elektro-pneumatski pozicioner 4-20m ulaza i izlaza

Izgradnja

Zašto nas odabrati?

1. Mi smo fabrika, imamo prednost cene, tehničke i OEM usluge.

2. Brza isporuka standardnih proizvoda.

3. Prodaja stručnjaka, tehnički i prodajni tim koji vam nudi trenutni odgovor.

4. Tokom proteklih 14 godina razvili smo sveobuhvatnu liniju proizvoda koja koristi naprednu automatizovanu proizvodnu opremu i najstrože stroge profesionalne standarde testiranja.

5. Mi prihvatamo i mali red. Prilagođeni proizvođač i OEM specijalno svijetlo prema zahtjevu detalja.

6. Posvećeni tim za prodaju, namenski inženjering tim i namenski tim za upravljanje proizvodima u kombinaciji sa direktnim uključivanjem upravljaju našim kupcima!

7. U Autorunu, ponosimo se što brzo isporučujemo kvalitetne pogone i ventile.

8. Većina naših kupaca nam pruži specifikacije proizvoda ili pakovanja upravo na njihovim dizajnerskim otiscima. Rado ćemo da radimo sa vama kako bismo ispunili vaše zahteve.
